| ব্র্যান্ডের নাম: | Retek |
| মডেল নম্বর: | W8680 |
| MOQ.: | 1000 পিসি |
| বিতরণ সময়: | 3~4 সপ্তাহ |
| Payment Terms: | ওয়েস্টার্ন ইউনিয়ন, টি/টি |

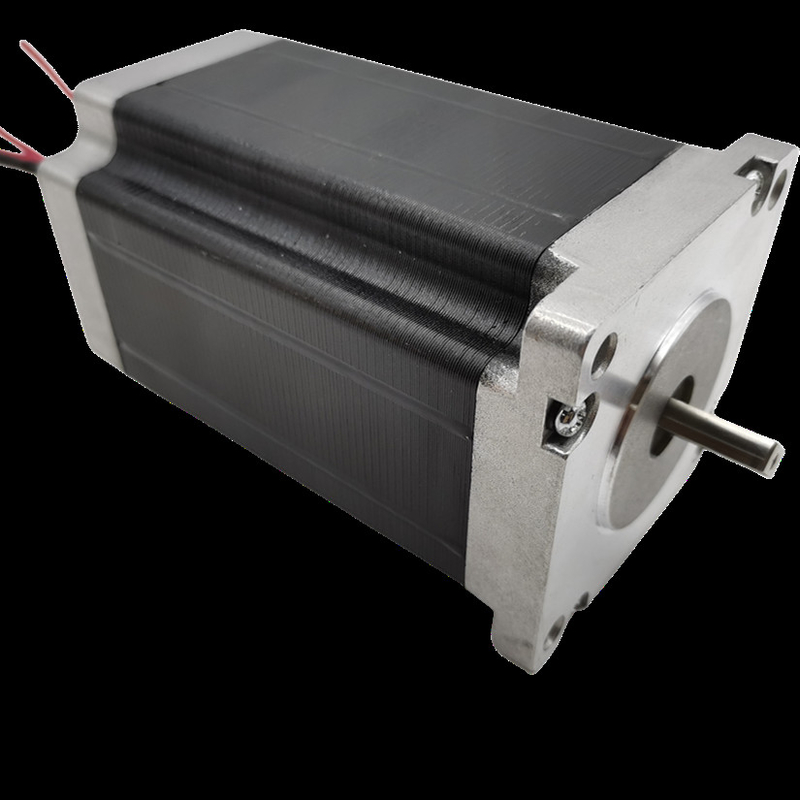

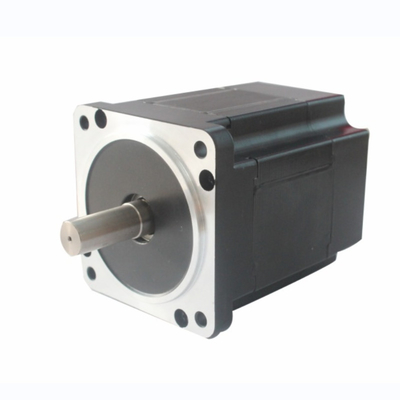

উচ্চ টর্ক স্বয়ংচালিত বৈদ্যুতিক BLDC মোটর-W8680 Brushless Dc মোটর
এই W86 সিরিজের ব্রাশলেস ডিসি মোটর (স্কয়ারের মাত্রা: 86mm*86mm) শিল্প নিয়ন্ত্রণ এবং বাণিজ্যিক ব্যবহারের প্রয়োগে কঠোর কাজের পরিস্থিতিতে প্রয়োগ করা হয়েছে।যেখানে উচ্চ টর্ক থেকে ভলিউম অনুপাত প্রয়োজন।এটি একটি ব্রাশবিহীন ডিসি মোটর যার বাইরের ক্ষত স্টেটর, বিরল-আর্থ/কোবাল্ট ম্যাগনেট রটার এবং হল ইফেক্ট রটার পজিশন সেন্সর রয়েছে।28 V DC নামমাত্র ভোল্টেজে অক্ষে প্রাপ্ত সর্বোচ্চ টর্ক হল 3.2 N*m (মিনিট)।বিভিন্ন হাউজিং এ পাওয়া যায়, MIL STD এর সাথে সঙ্গতিপূর্ণ।কম্পন সহনশীলতা: MIL 810 অনুযায়ী। গ্রাহকের প্রয়োজনীয়তা অনুযায়ী সংবেদনশীলতার সাথে ট্যাকোজেনারেটরের সাথে বা ছাড়াই উপলব্ধ।
পণ্য পরিচিতি:
W86 সিরিজের পণ্য হল একটি কমপ্যাক্ট উচ্চ দক্ষ ব্রাশবিহীন ডিসি মোটর, NdFeB (নিওডিয়ামিয়াম ফেরাম বোরন) দ্বারা তৈরি চুম্বক এবং জাপান থেকে আমদানি করা উচ্চ মানের চুম্বক এবং সেইসাথে উচ্চ মানের স্ট্যাক ল্যামিনেশন, যা অন্যান্য উপলব্ধ মোটরগুলির তুলনায় মোটর পারফরম্যান্সকে ব্যাপকভাবে উন্নত করে। বাজার
প্রচলিত ডিসি মোটরগুলির সাথে তুলনা করে, নীচের মতো উল্লেখযোগ্য সুবিধাগুলি:
1. ভাল গতি-টর্ক বৈশিষ্ট্য
2. দ্রুত গতিশীল প্রতিক্রিয়া
3. অপারেশন কোন গোলমাল
4. দীর্ঘ সেবা জীবনকাল 20000hrs উপর.
5. বড় গতি পরিসীমা
6. উচ্চ দক্ষতা
স্পেসিফিকেশন:
| ভোল্টেজের পরিধি: | 12VDC,24VDC,36VDC,48VDC,130VDC |
| আউটপুট শক্তি | 15 ~ 500 ওয়াট |
| কর্তব্য | S1, S2 |
| গতি পরিসীমা |
1000rpm থেকে 6,000 rpm |
| অপারেশনাল তাপমাত্রা: | -20°C থেকে +40°C |
| বিয়ারিং টাইপ |
এসকেএফ/এনএসকে বল বিয়ারিং |
| নিরোধক গ্রেড | ক্লাস বি,ক্লাস Fক্লাস H |
| ঐচ্ছিক খাদ উপাদান | #45 ইস্পাত, স্টেইনলেস স্টীল, Cr40 |
| ঐচ্ছিক হাউজিং পৃষ্ঠ চিকিত্সা | পাউডার লেপা, পেইন্টিং |
| হাউজিং টাইপ | বায়ুচলাচল, IP67, IP68 |
|
RoHS অনুগত |
হ্যাঁ |
| ইএমসি/ইএমআই পারফরম্যান্স |
সিই, ইউএল স্ট্যান্ডার্ড দ্বারা নির্মিত। |
আবেদন:
রান্নাঘরের সরঞ্জাম, ডেটা প্রসেসিং, ইঞ্জিন, ক্লে ট্র্যাপ মেশিন, মেডিকেল ল্যাবরেটরি সরঞ্জাম, স্যাটেলাইট যোগাযোগ, পতন সুরক্ষা, ক্রিমিং মেশিন

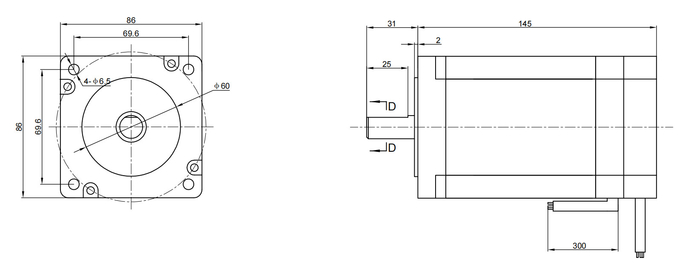

মাত্রা:
পরামিতি:
| আইটেম | ইউনিট | মডেল | ||||
| W8658 | W8670 | W8685 | W8698 | W86125 | ||
| ফেজের সংখ্যা | পর্যায় | 3 | ||||
| খুঁটির সংখ্যা | খুঁটি | 8 | ||||
| রেটেড ভোল্টেজ | ভিডিসি | 48 | ||||
| নির্ধারিত গতি | RPM | 3000 | ||||
| রেট ঘূর্ণন সঁচারক বল | Nm | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 |
| রেট করা বর্তমান | এএমপি | 3 | 6.3 | 9 | 11.6 | 18 |
| হারের ক্ষমতা | ডব্লিউ | 110 | 220 | 330 | 430 | 660 |
| শক্তির শিখরে | Nm | 1.1 | 2.1 | 3.2 | 4.15 | 6.4 |
| সরবচচ স্রোত | এএমপি | 9 | 19 | 27 | 34 | 54 |
| ফিরে EMF | V/Krpm | 13.7 | 13 | 13.5 | 13.6 | 13.6 |
| টর্ক ধ্রুবক | Nm/A | 0.13 | 0.12 | 0.13 | 0.14 | 0.14 |
| রটার ইন্টারিয়া | g.cm2 | 400 | 800 | 1200 | 1600 | 2400 |
| শরীরের দৈর্ঘ্য | মিমি | 71 | ৮৪.৫ | 98 | 112 | 139 |
| ওজন | কেজি | 1.5 | 1.9 | 2.3 | 2.8 | 4 |
| সেন্সর | হানিওয়েল | |||||
| অন্তরণ শ্রেণি | খ | |||||
| সংরক্ষণের মাত্রা | IP30 | |||||
| সংগ্রহস্থল তাপমাত্রা | -25~+70℃ | |||||
| অপারেটিং তাপমাত্রা | -15~+50℃ | |||||
| কাজের আর্দ্রতা | <85% RH | |||||
| কাজের পরিবেশ | কোন সরাসরি সূর্যালোক, অ ক্ষয়কারী গ্যাস, তেল কুয়াশা, কোন ধুলো | |||||
| উচ্চতা | <1000 মি | |||||

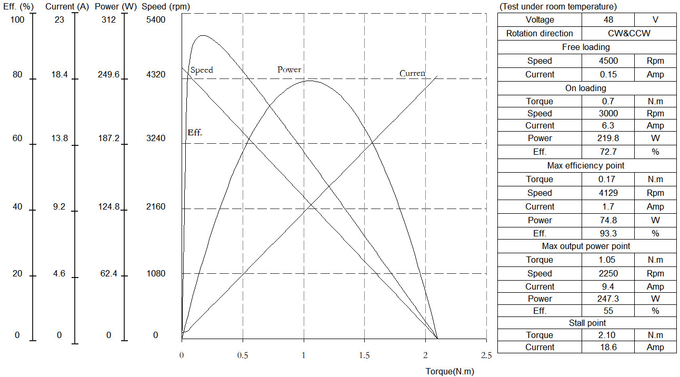

সাধারণ বক্ররেখা @48VDC:
|
|
| ব্র্যান্ডের নাম: | Retek |
| মডেল নম্বর: | W8680 |
| MOQ.: | 1000 পিসি |
| প্যাকেজিং বিশদ: | বায়ু দ্বারা, সমুদ্র দ্বারা |
| Payment Terms: | ওয়েস্টার্ন ইউনিয়ন, টি/টি |

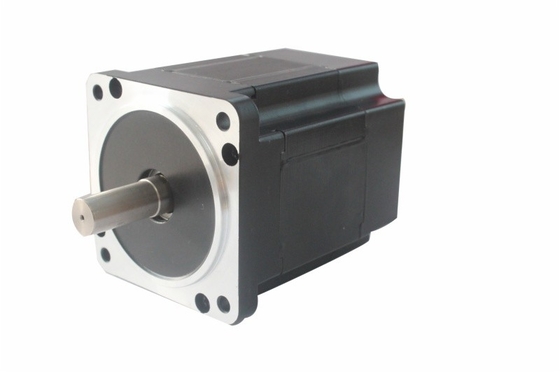

উচ্চ টর্ক স্বয়ংচালিত বৈদ্যুতিক BLDC মোটর-W8680 Brushless Dc মোটর
এই W86 সিরিজের ব্রাশলেস ডিসি মোটর (স্কয়ারের মাত্রা: 86mm*86mm) শিল্প নিয়ন্ত্রণ এবং বাণিজ্যিক ব্যবহারের প্রয়োগে কঠোর কাজের পরিস্থিতিতে প্রয়োগ করা হয়েছে।যেখানে উচ্চ টর্ক থেকে ভলিউম অনুপাত প্রয়োজন।এটি একটি ব্রাশবিহীন ডিসি মোটর যার বাইরের ক্ষত স্টেটর, বিরল-আর্থ/কোবাল্ট ম্যাগনেট রটার এবং হল ইফেক্ট রটার পজিশন সেন্সর রয়েছে।28 V DC নামমাত্র ভোল্টেজে অক্ষে প্রাপ্ত সর্বোচ্চ টর্ক হল 3.2 N*m (মিনিট)।বিভিন্ন হাউজিং এ পাওয়া যায়, MIL STD এর সাথে সঙ্গতিপূর্ণ।কম্পন সহনশীলতা: MIL 810 অনুযায়ী। গ্রাহকের প্রয়োজনীয়তা অনুযায়ী সংবেদনশীলতার সাথে ট্যাকোজেনারেটরের সাথে বা ছাড়াই উপলব্ধ।
পণ্য পরিচিতি:
W86 সিরিজের পণ্য হল একটি কমপ্যাক্ট উচ্চ দক্ষ ব্রাশবিহীন ডিসি মোটর, NdFeB (নিওডিয়ামিয়াম ফেরাম বোরন) দ্বারা তৈরি চুম্বক এবং জাপান থেকে আমদানি করা উচ্চ মানের চুম্বক এবং সেইসাথে উচ্চ মানের স্ট্যাক ল্যামিনেশন, যা অন্যান্য উপলব্ধ মোটরগুলির তুলনায় মোটর পারফরম্যান্সকে ব্যাপকভাবে উন্নত করে। বাজার
প্রচলিত ডিসি মোটরগুলির সাথে তুলনা করে, নীচের মতো উল্লেখযোগ্য সুবিধাগুলি:
1. ভাল গতি-টর্ক বৈশিষ্ট্য
2. দ্রুত গতিশীল প্রতিক্রিয়া
3. অপারেশন কোন গোলমাল
4. দীর্ঘ সেবা জীবনকাল 20000hrs উপর.
5. বড় গতি পরিসীমা
6. উচ্চ দক্ষতা
স্পেসিফিকেশন:
| ভোল্টেজের পরিধি: | 12VDC,24VDC,36VDC,48VDC,130VDC |
| আউটপুট শক্তি | 15 ~ 500 ওয়াট |
| কর্তব্য | S1, S2 |
| গতি পরিসীমা |
1000rpm থেকে 6,000 rpm |
| অপারেশনাল তাপমাত্রা: | -20°C থেকে +40°C |
| বিয়ারিং টাইপ |
এসকেএফ/এনএসকে বল বিয়ারিং |
| নিরোধক গ্রেড | ক্লাস বি,ক্লাস Fক্লাস H |
| ঐচ্ছিক খাদ উপাদান | #45 ইস্পাত, স্টেইনলেস স্টীল, Cr40 |
| ঐচ্ছিক হাউজিং পৃষ্ঠ চিকিত্সা | পাউডার লেপা, পেইন্টিং |
| হাউজিং টাইপ | বায়ুচলাচল, IP67, IP68 |
|
RoHS অনুগত |
হ্যাঁ |
| ইএমসি/ইএমআই পারফরম্যান্স |
সিই, ইউএল স্ট্যান্ডার্ড দ্বারা নির্মিত। |
আবেদন:
রান্নাঘরের সরঞ্জাম, ডেটা প্রসেসিং, ইঞ্জিন, ক্লে ট্র্যাপ মেশিন, মেডিকেল ল্যাবরেটরি সরঞ্জাম, স্যাটেলাইট যোগাযোগ, পতন সুরক্ষা, ক্রিমিং মেশিন
মাত্রা:
পরামিতি:
| আইটেম | ইউনিট | মডেল | ||||
| W8658 | W8670 | W8685 | W8698 | W86125 | ||
| ফেজের সংখ্যা | পর্যায় | 3 | ||||
| খুঁটির সংখ্যা | খুঁটি | 8 | ||||
| রেটেড ভোল্টেজ | ভিডিসি | 48 | ||||
| নির্ধারিত গতি | RPM | 3000 | ||||
| রেট ঘূর্ণন সঁচারক বল | Nm | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 |
| রেট করা বর্তমান | এএমপি | 3 | 6.3 | 9 | 11.6 | 18 |
| হারের ক্ষমতা | ডব্লিউ | 110 | 220 | 330 | 430 | 660 |
| শক্তির শিখরে | Nm | 1.1 | 2.1 | 3.2 | 4.15 | 6.4 |
| সরবচচ স্রোত | এএমপি | 9 | 19 | 27 | 34 | 54 |
| ফিরে EMF | V/Krpm | 13.7 | 13 | 13.5 | 13.6 | 13.6 |
| টর্ক ধ্রুবক | Nm/A | 0.13 | 0.12 | 0.13 | 0.14 | 0.14 |
| রটার ইন্টারিয়া | g.cm2 | 400 | 800 | 1200 | 1600 | 2400 |
| শরীরের দৈর্ঘ্য | মিমি | 71 | ৮৪.৫ | 98 | 112 | 139 |
| ওজন | কেজি | 1.5 | 1.9 | 2.3 | 2.8 | 4 |
| সেন্সর | হানিওয়েল | |||||
| অন্তরণ শ্রেণি | খ | |||||
| সংরক্ষণের মাত্রা | IP30 | |||||
| সংগ্রহস্থল তাপমাত্রা | -25~+70℃ | |||||
| অপারেটিং তাপমাত্রা | -15~+50℃ | |||||
| কাজের আর্দ্রতা | <85% RH | |||||
| কাজের পরিবেশ | কোন সরাসরি সূর্যালোক, অ ক্ষয়কারী গ্যাস, তেল কুয়াশা, কোন ধুলো | |||||
| উচ্চতা | <1000 মি | |||||

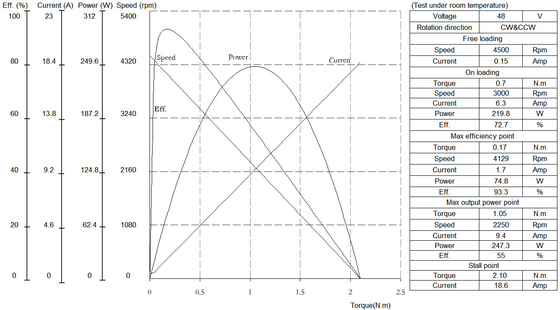

সাধারণ বক্ররেখা @48VDC:
